磐諾A91應用--液化氣分析

來源：http://m.bjdamashi.com/news/363.html 發布時間：2017-06-19

一儀器設計總說明

該儀器基于常州磐諾儀器有限公司A91氣相色譜儀，根據石油液化氣分析項目中各樣品的組成和檢測要求進行配置，能夠滿足分析項目的要求和分析頻次，同時進行儀器配置的優化處理，能夠大限度的提高儀器使用率，能夠保證樣品分析工作的持續性和可靠性。

二 A91氣相色譜儀在方案中的應用優勢

2.1主要特點：

全套電子自動化流量控制

網絡化數據通訊及遠程控制系統

行業領先的檢測器設計

全部漢化的鍵盤和軟件操作界面

獨創的電源分配管理分流器

苛刻的環境測試（高溫高濕）

精密的程序升溫爐膛溫度控制

極高的分析結果重復精度

強大的自檢及報錯功能

可實現序列自動運行

各種閥配置滿足氣體分析

微氣路切割技術實現多位色譜及反吹功能

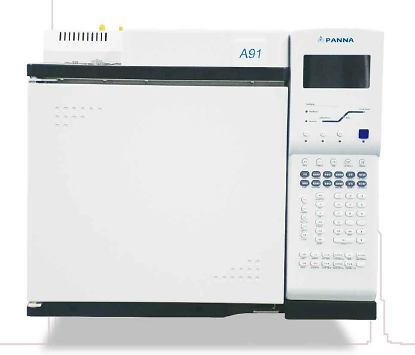

2.2 A91氣相色譜儀外觀圖

圖1 ：A91氣相色譜儀外觀圖

三分析方案

3.1石油液化氣分析方案

3.1.1方案測定組分和范圍

測定成分和測定范圍

測定成分	測定范圍
CH4	1ppm—100%
C2H6	1ppm—100%
C2H4	1ppm—100%
C3H8	1ppm—100%
C3H6	1ppm—100%
i-C4H10	1ppm—100%
n- C4H10	1ppm—100%
i-C4H8	1ppm—100%
n- C4H8	1ppm—100%
c-C4H8	1ppm—100%
t- C4H8	1ppm—100%
1,3-丁二烯	1ppm—100%
i-C5H12	1ppm—100%
n- C5H12	1ppm—100%
C6+	1ppm—100%

3.1.2方案流程和說明

圖2 石油液化氣分析流程圖

本系統有一個帶反吹功能十通閥，分流不分流進樣口，一根毛細管柱、一個填充柱和一個氫火焰器組成。

3.1.3分析過程

本流程圖處于初始狀態，樣品經閥V1定量管吹掃干凈后，閥V1從狀態OFF切換到ON，載氣1將定量管1中樣品帶入分流不分流進樣口中，進入專用毛細管柱中分離，經測器F FID分析，V1關閉，反吹掉不需要的組分，分析結束。
